¿Sabe algo sobre rodamientos lineales?

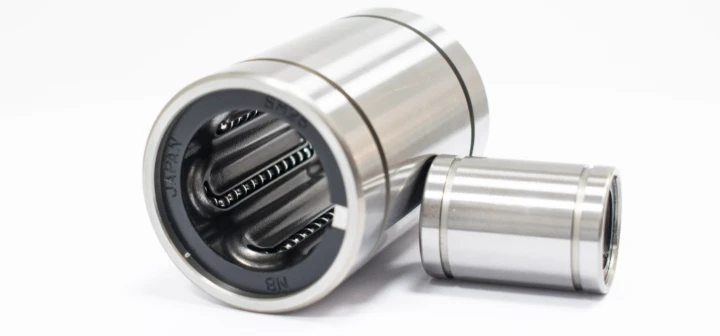

Un rodamiento lineal es un componente mecánico utilizado para el movimiento lineal y que normalmente consta de un cilindro exterior, una jaula y elementos rodantes (como bolas o rodillos de acero). Logra una guía lineal de baja-fricción a través del movimiento cíclico de los elementos rodantes y se usa ampliamente en equipos automatizados, instrumentos de precisión y otros campos. Su característica principal es permitir que los ejes (como los ejes ópticos) se muevan alternativamente a altas velocidades con baja resistencia a lo largo de la dirección axial.

Ejemplo: INA KN16-B-PP
KN16: El diámetro interior del rodamiento es de 16 mm (adecuado para ejes ópticos de 16 mm)

B: indica que el rodamiento tiene un diseño abierto (para compensar errores de instalación o cargas ligeramente descentradas-)

PP: El material es plástico reforzado con fibra de vidrio (PPS), resistente a la corrosión-, liviano, adecuado para ambientes húmedos o químicos.

Características: El diseño abierto permite un ajuste-radial fino, lo que facilita la instalación.

Los elementos rodantes son bolas de acero, de baja fricción y alta precisión. Adecuado para cargas medias y movimientos lineales de alta-velocidad.

Se utiliza principalmente en líneas de producción automatizadas, maquinaria de embalaje, equipos médicos y otras aplicaciones que requieren guía lineal.

Diferencias entre rodamientos lineales y otros

Diferencias entre rodamientos lineales y rodamientos giratorios: los rodamientos lineales admiten el movimiento lineal, mientras que los rodamientos ordinarios (como los rodamientos rígidos de bolas) admiten el movimiento giratorio.

Diferencias entre rodamientos lineales y guías lineales: los rodamientos lineales tienen una estructura más simple y un costo menor, pero su capacidad de carga-y rigidez son generalmente menores que las de las guías lineales.

Un eje liso, también conocido como eje lineal, eje guía o eje duro, es un eje metálico cilíndrico de superficie- lisa y de alta-precisión. Normalmente se utiliza junto con rodamientos lineales para lograr un movimiento alternativo lineal de baja-fricción.

Los materiales suelen ser: acero con alto contenido de carbono-(SUJ2), acero inoxidable (como 440C) o acero cromado-.

Grados de precisión: Grado general (h5~h7): para aplicaciones industriales generales.

Grado de precisión (h4~h5): para equipos de alta-precisión (como máquinas herramienta CNC e instrumentos de medición).

Por lo general, se requiere que la rugosidad de la superficie sea Ra menor o igual a 0,4 μm para garantizar un funcionamiento suave con rodamientos lineales.

Tipo: Eje liso ordinario: totalmente cromado-, apto para cargas generales.

Eje óptico endurecido: integralmente templado y cromado-para mejorar la capacidad de carga-.

Eje óptico de acero inoxidable: resistente a la corrosión-, adecuado para entornos especiales como aplicaciones médicas y alimentarias.
